工业机器人运动学标定与轨迹规划虚拟仿真实验指导书
1.计算机（Windows 及以上系统）
2.工业机器人运动学标定与轨迹规划虚拟仿真软件
3.实验指导书、实验报告模板
1.预习D-H建模方法、正逆运动学、运动学标定、轨迹规划基本理论。
2.熟悉虚拟仿真平台界面、功能模块与操作逻辑。
1.进入虚拟仿真平台，选择标准 6 自由度工业机器人模型。
2.依据连杆结构，依次定义各连杆D-H参数。
3.构建齐次变换矩阵，完成正运动学建模，验证末端位姿计算结果。
4.输入目标末端位姿，完成逆运动学求解，记录各关节角度。
1.建立名义模型：导入未补偿的初始D-H参数模型。
2.误差注入：在仿真系统中设置连杆长度、扭角、偏距、关节转角误差。
3.虚拟位姿测量：使用仿真激光跟踪仪/视觉系统，采集机器人末端实际位姿。
4.误差计算：对比理论位姿与实际位姿，计算位姿误差e。
5.参数辨识：采用最小二乘法/卡尔曼滤波求解 D-H 参数误差。
6.模型修正与补偿：更新D-H参数，得到精确运动学模型。
7.标定验证：对比标定前后定位误差，验证标定效果。
1.选择标定后的精确模型，设置轨迹规划约束（速度、加速度、安全范围）。
2.点到点轨迹规划：设定起始点、目标点，完成关节空间轨迹规划与仿真。
3.直线轨迹规划：设定路径点，完成笛卡尔空间直线轨迹生成与仿真。
4.圆弧轨迹规划：设定起点、终点、中间点，完成圆弧轨迹规划与仿真。
5.观察轨迹平滑性、运动平稳性，记录轨迹偏差。
1.分析标定误差、轨迹偏差产生原因。
2.优化 D-H 参数与轨迹规划参数，提升运动精度与平滑度。
3.导出实验数据，完成结果对比与总结。
需记录以下关键数据：
1.D-H 建模原始参数与修正后参数
2.标定前/后末端定位误差值

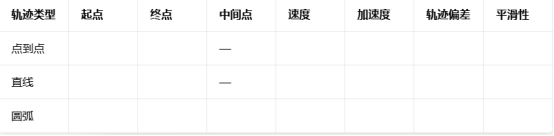

3.点到点、直线、圆弧轨迹规划参数
4.轨迹偏差、运动时间、平稳性评价
5.误差辨识与补偿关键参数
1.实验前必须完成理论预习，严格按照虚拟平台操作规范执行步骤。
2.D-H 参数定义需准确，避免坐标系建立错误导致建模失败。
3.误差注入、参数辨识时合理设置数值，保证仿真结果有效。
4.轨迹规划需设置合理速度、加速度，防止机器人超限运动。
5.如实记录实验数据，不得篡改，保证实验真实性。
1.写明实验名称、目的、原理、设备与步骤。
2.附上实验原始数据、仿真截图、误差对比曲线。
3.分析运动学建模、标定、轨迹规划中出现的问题及解决方法。
4.总结实验收获，阐述运动学标定与轨迹规划在工业机器人工程应用中的意义。
5.提出实验改进建议与拓展思考。
1.预习情况（10%）
2.虚拟仿真操作规范性与完成度（40%）
3.实验数据记录与分析（30%）
4.实验报告质量（20%）
